DM16数字调音台（会议版）

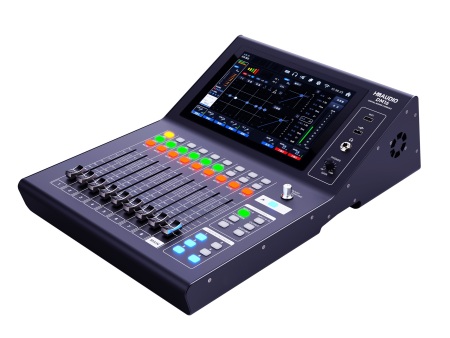

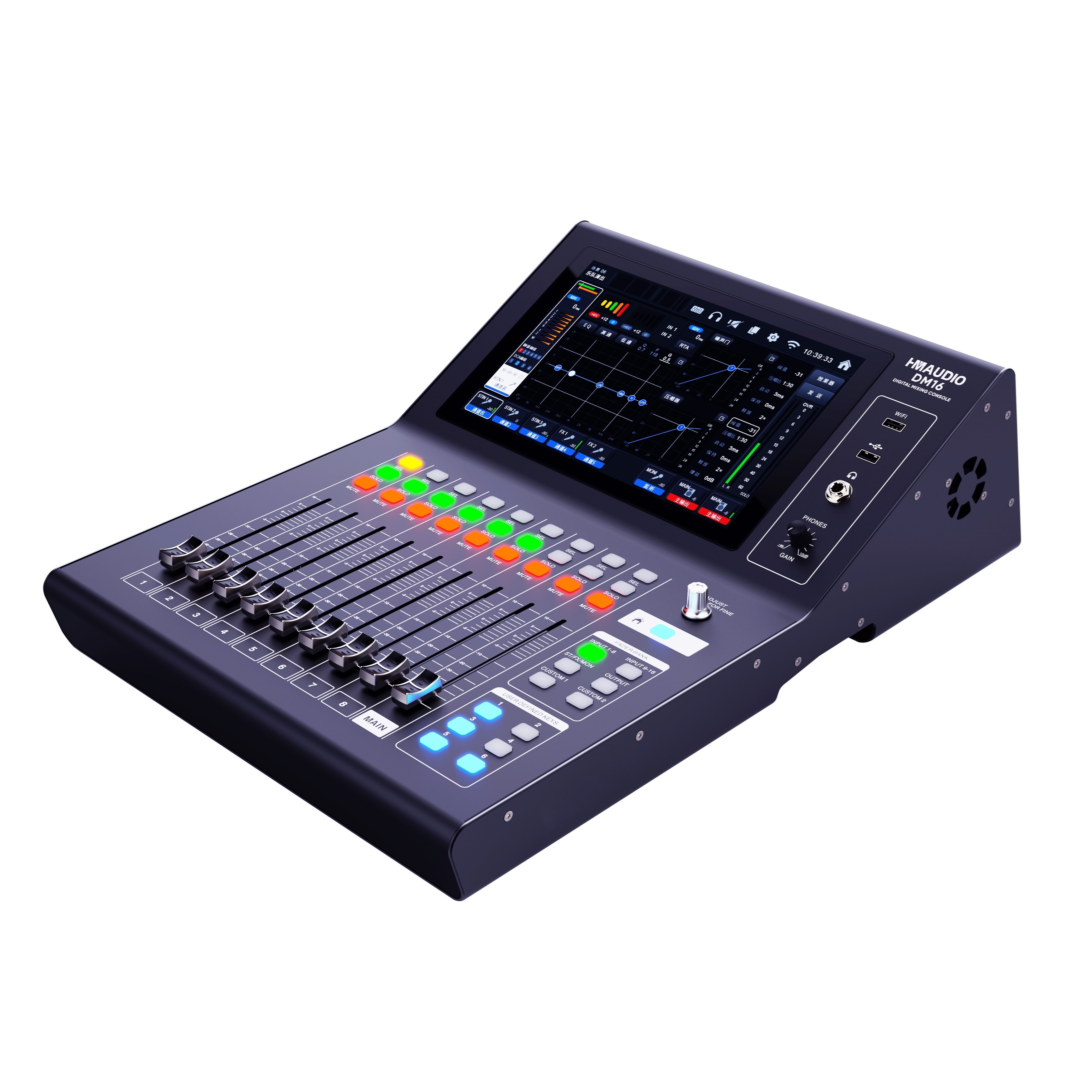

HMAUDIO DM16 数字调音台（会议版）
本产品是一款多功能数字调音台，搭载Linux操作系统，10.1寸大屏，48KHz采样率，192KHz ADC和DAC转换器。
* 10.1”电容触摸屏1280x800分辨率；
* 9个100mm行程推子；
* 共20路物理信号输入，其中16路XLR带话放模拟输入通道（包含4个COMBO接口）、
2通道USB 声卡或1组立体声蓝牙（2选1使用）、1组立体声U盘播放；
* 共14路物理信号输出，其中8路XLR模拟输出通道、2通道USB声卡输出、1组立体TRS检听耳机输出、1组U盘录音；
* 16路单声道输入总线和3路立体声输入总线，支持用户自定义物理输入口到输入总线的配置；
* 11条混音总线，其中6路单声道总线，2路效果器总线，2路单声道MTRX矩阵输出总线和1组立体声主输出总线；
* 输入通道支持48V幻象电源开关、模拟增益、数字增益、相位、0-1000ms延时、声像/平衡、音量、通道标签自定义、4段参量均衡（参量均衡/高架/低架/低通可选）、高通、噪声门、压缩器、自动增益、自动混音等功能；
* 输出通道支持0-1000ms延时、声像/平衡、音量、通道标签自定义、4段参量均衡（参量均衡/高架可选）、高通、低通、31段GEQ、压缩器、反馈抑制（AUX1、2）等功能;
* 2条效果总线，包含混响、回声2种效果，可自由搭配使用；
* 内置反馈抑制功能，具备3档检测速度可调；
* 16个卡侬输入通道具备自动增益功能；
* 16个卡侬输入通道具备自动混音功能；
* 内置2X2声卡，支持2轨音频录播功能；
* 输入通道具有增益查找器功能，便于用户快速寻找极佳增益值；
* 4个DCA编组，6个静音编组；
* 自带实时频谱RTA功能；
* 支持场景和效果库保存调用功能；
* 支持LAN和外置USB无线WiFi模块联机，IOS、安卓、PC端软件控制；
* 支持中英文语言切换，APP可自适应系统语言；
* 支持两级面板锁，防止误操作。
适用场合：中小型的会议室、报告厅、中小型宴会厅、贵宾接见厅、会议中心等场所
技术参数：
处理通道 输入处理通道 16路单声道输入总线和3路立体声输入总线
输出处理通道 6路单声道总线，2路效果器总线，2路单声道MTRX矩阵输出总线和1组立体声主输出总线
内部效果器 2条单声道效果总线，每条总线有回声、混响2种效果可自由组合配置
GEQ 6路单声道AUX总线和主输出MAIN总线有31段GEQ模块功能
噪声门 阈值： -100dB ~ -20dB
启动时间：3ms至100ms
保持时间：0至2000ms
释放时间：2x,4x,6x,8x,16x,32x(释
放时间为系数乘以启动时间)
范围：-∞dB~0dB
有噪声门和侧链闪避两种模式可配置
压限器 阈值： -54dB ~ +0dB
启动时间：3~100毫秒
保持时间：0至2000ms
释放时间：2x, 4x, 6x, 8x, 16x, 32x(释放时间为系数乘以启动时间)
压缩比例：1.0：1 ~ ∞：1
软拐点：0~20dB
增益：0dB~18dB
有侧链压缩功能
自动增益 阈值： -48dBu ~ +26dBu
启动时间：5~500毫秒
释放时间：5~500毫秒
比率：1.0~6.0
目标阈值： -25dBu ~ 0dBu
均衡器 输入：4段，输出：4段
频率：20Hz~20KHz -20dB/+20dB
Q值： 0.404 ~ 18.031
类型：参量、高架、低架、低通
增益：-18dB至+18dB
高低通 高通:20Hz~600Hz
低通:100Hz~20KHz
延时 0 ~ 1000毫秒
相位 标准/反相
RTA EQ和GEQ曲线图实时显示31个频点信号电平
场景文件 最多可保存100组
效果库文件 最多可保存100组
信号处理能力 40位浮点处理,48KHz采样率
A/D转换器 24位，192KHz，115dB动范范围
D/A转换器 24位，192KHz，123dB动范范围

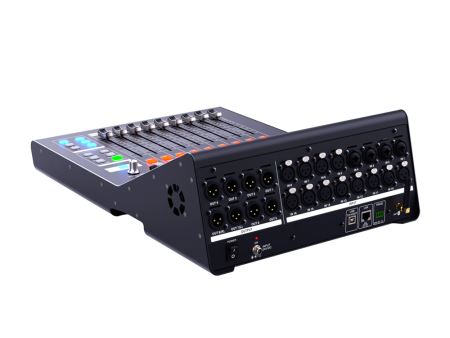

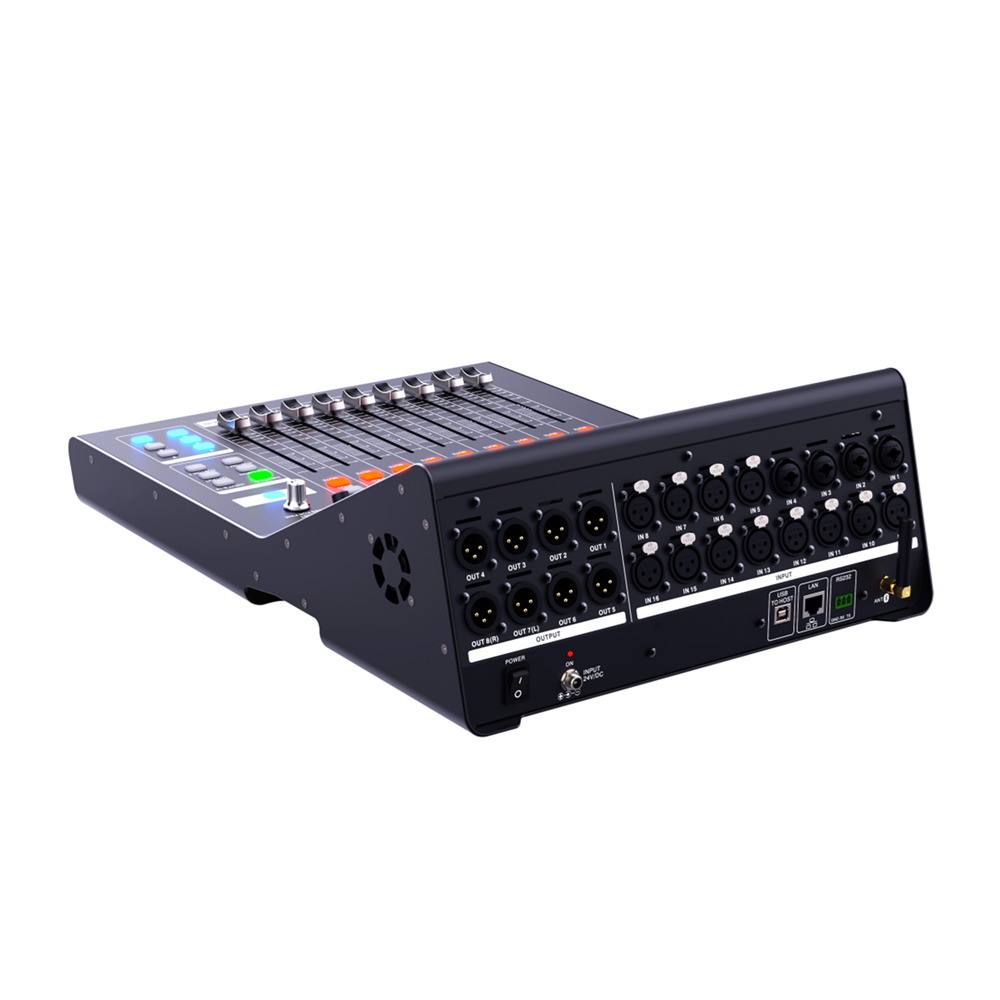

连接器 话筒/线路输入XLR接口 16个，其中包含4个COMBO口，平衡输入
XLR输出接口 8个
耳机输出TRS接口 1个，立体声
声卡USB接口 后面板USB接口，2X2通道，48KHz，UAC 2.0协议
其他USB接口 前面板2个USB接口，可连接U盘，用于立体声录播、固件升级、场景/效果库导入导出，连接WiFi模块无线控制
LAN接口 RJ-45网口，用于有线网络联机
IN1-16输入特性 输入阻抗 平衡10KΩ，非平衡5KΩ
频响 20Hz–20KHz (+/-0.5dB)
最大输入电平 +22dBu
幻象电源 +48V (IN1 to IN16)
增益 模拟增益：0dB~63dB
数字增益：-24至+24dB
S/N 信噪比 113dB （增益=0dB，A加权）
动态范围 114dB （增益=0dB，A加权）
OUT1-8输出特性 总谐波失真 0.005%(增益=0dB且输出=0dBu，未加权）
频响 20Hz–20KHz (+/-0.5dB)
最大输出电平 +22 dBu
输出阻抗 ＜100Ω
串音 -110dB @1KHz
底噪 -86dBu(增益=0dB)
监听和耳机特性 输出阻抗 ＜50Ω
最大输出电平 +20 dBu
底噪 -76dBu(增益=0dB)
数字 I/O 数字 I/O 蓝牙、USB 2X2声卡
U盘播放和录音： 支持mp3、wav和flac文件播放，USB3.0，录音格式wav
综合 通道分离度 -111dB
显示器 10.1” 触摸屏 1280x800分辨率
推杆电位器 9个100mm行程电动推杆电位器
系统 Linux
网络 LAN网口和外置USB 网卡模块，支持IOS、安卓、PC端的控制
硬件 电源 电源适配器，AC 100-240V 50/60Hz输入，
DC24V 2.5A输出
消耗功率 50W
工作温度 5℃~40℃
尺寸 (台式)331x471.26x137.95mm
(装箱)455x590x240mm
重量 净重:4.98kg毛重:7.9kg
配件 Wifi模块（选配）
电源适配器
